4.6 测量记录
在主菜单点击“测量记录”，进入测量记录界面。

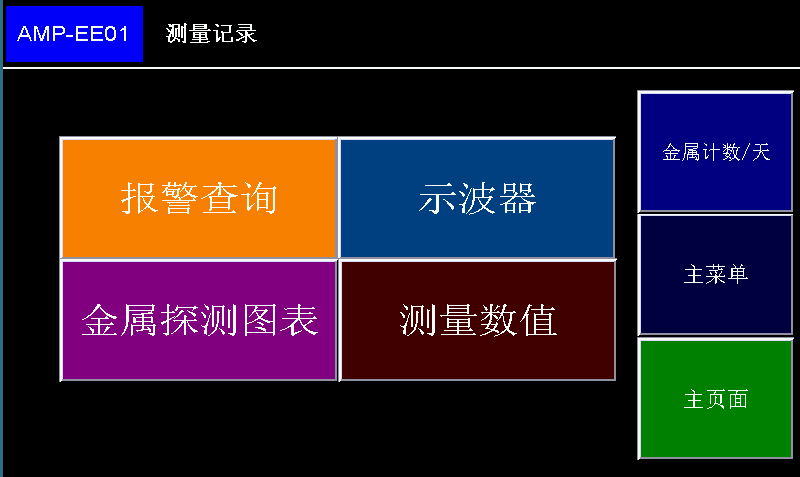

图 二十一 ： 测量记录 页 面
6.1“报警查询”，点击进入，可查看每一次报警的具体时间；黄色字体为故障报警，红色字体为火花报警，绿色字体为金属报警；每次报警都将出现2次记录，标记为“X”的警报为警报发生时间，标记为“O”的警报为警报解除时间。

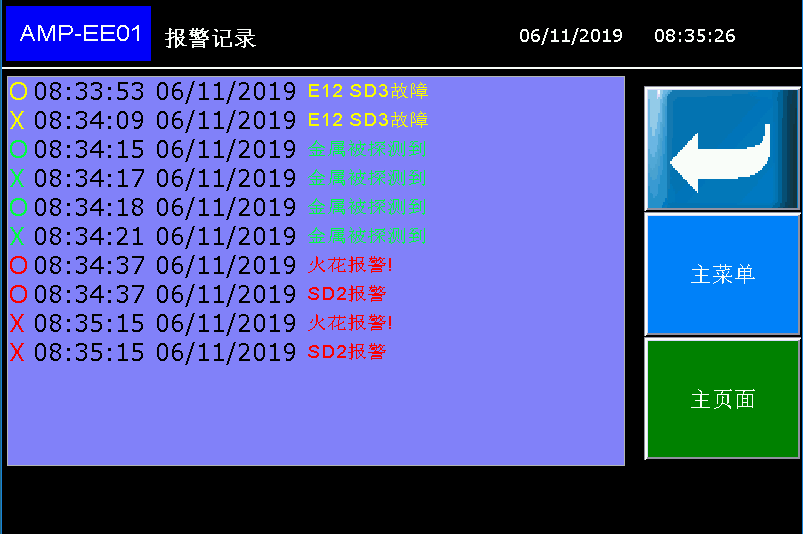

图 二十二 ： 报警查询页面
6.2“金属探测图表”，点击进入，可查看金属探测频次/15min趋势图。

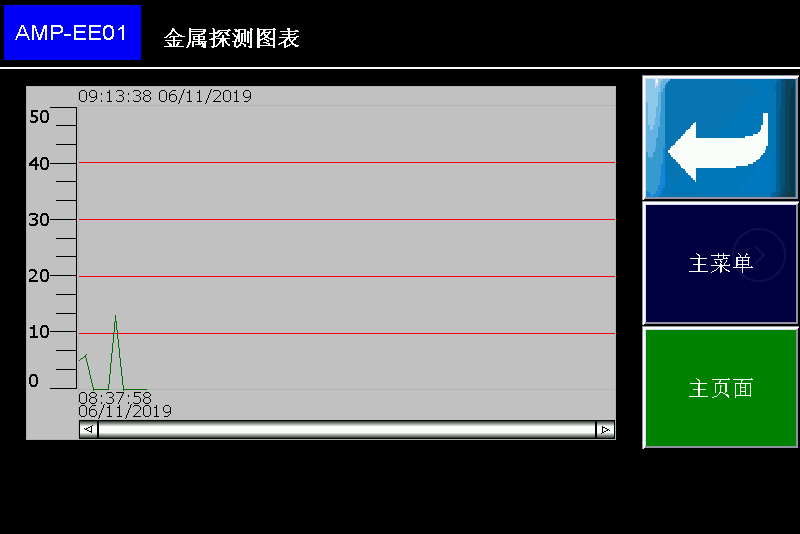

图 二十三 ： 金属探测 图表页 面
6.3“示波器”，点击进入，可查看金属探测信号波形图。

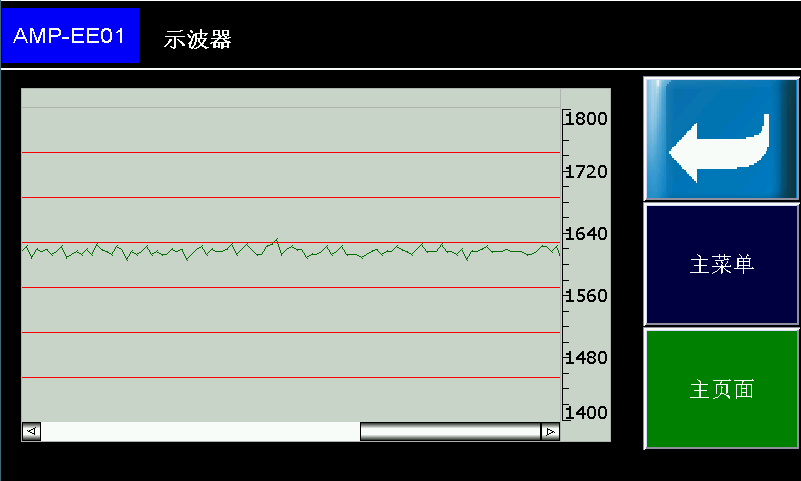

图 二十四 ： 示波器 页 面
实时检测的金属探测信号波形图。可以用来检测和分析金属探测信号和背景噪声。
6.4点击“测量数值”，进入数值监控页面。

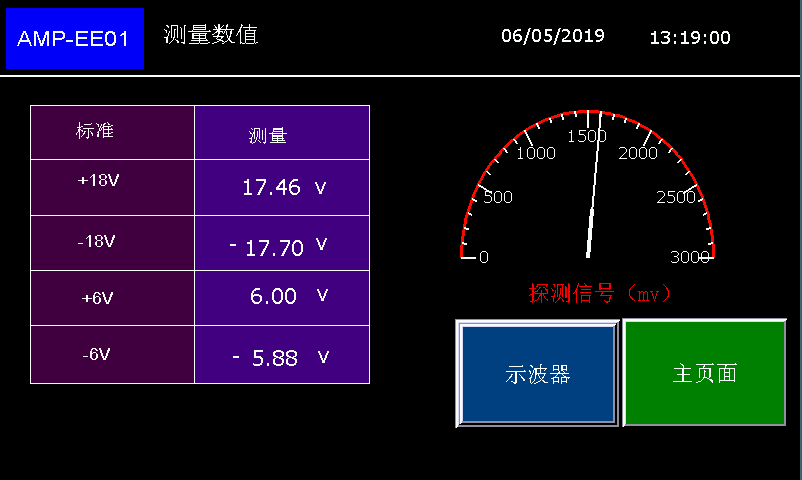

图二十五 ： 测量数值 菜单
控制主板系列电源检测和金属探测信号的模拟毫伏表。
