3.1.2 金属探头

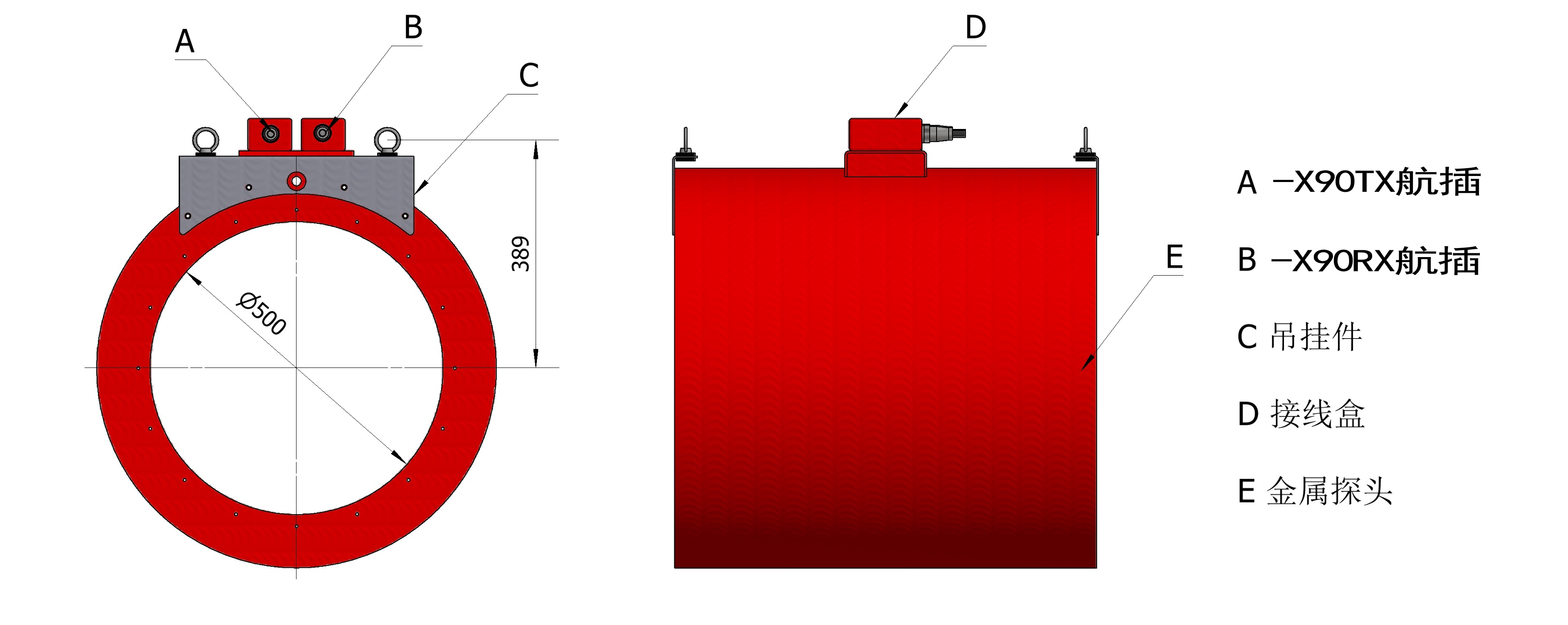

图二：金属探头外形尺寸示意图
1) 金属探头可以用金属杆在探头四个吊环处(件C)吊挂；金属探头应安装牢靠，以免在使用时因探头晃动产生误动作；
2) 金属探头连接到控制箱的发射接收屏蔽电缆线一定要可靠连接，并加以固定，不能在工作时晃动；
3) 金属探头应尽量远离产生电磁辐射的物体，如：电动机、变压器、日光灯等等。也应远离移动或晃动的金属物体。大电流的电缆线或电缆线束、走线槽也应与探头保持距离。
