3.2.2 控制箱 内部 电气连接
触摸屏RS232接口与控制主板RS232连接；触摸屏电源：“24V”、“0V”分别与电源主板接线端子J5的 “24V”、“GND”端子连接。

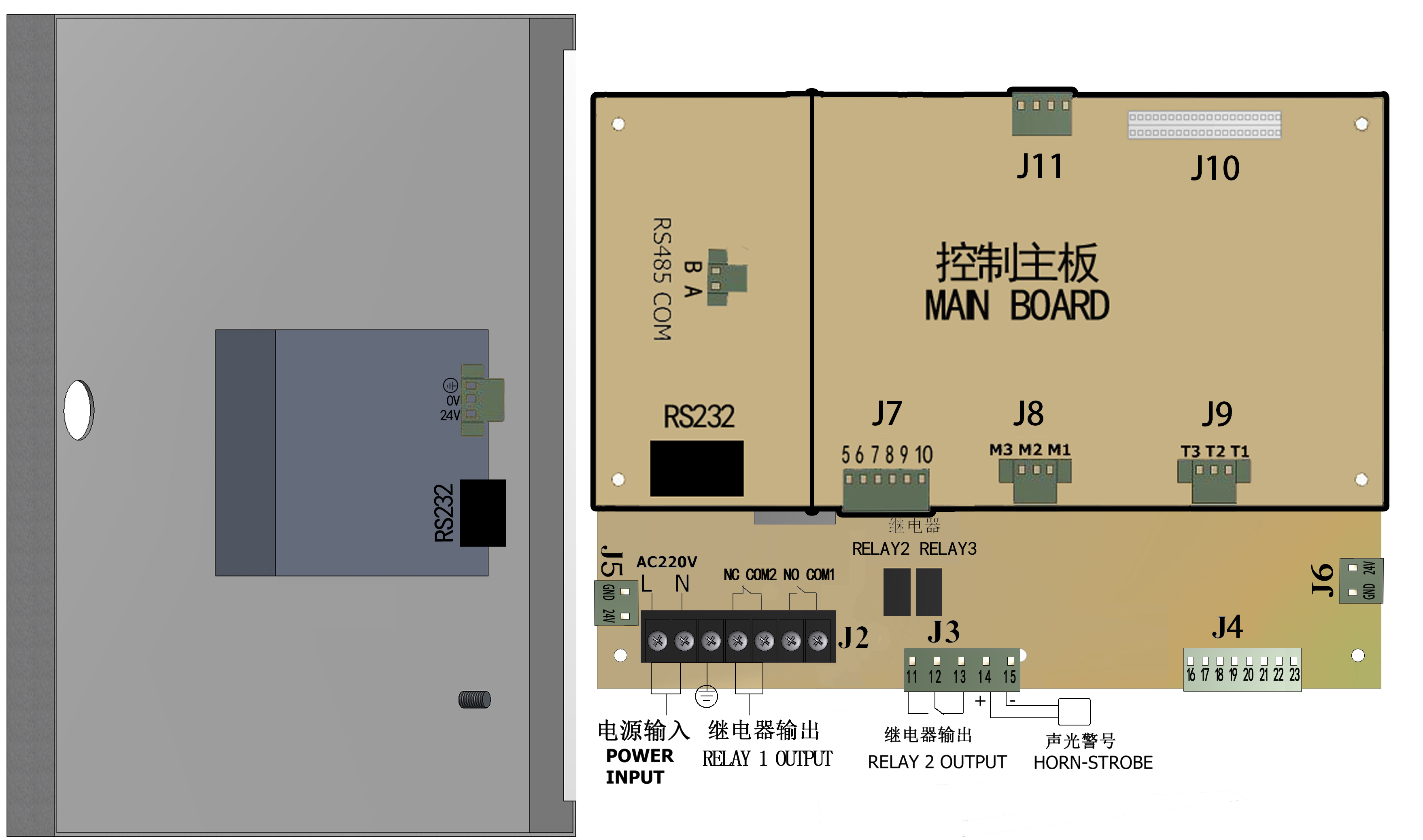

图 七 ：控制箱内部接线端子
