4.7 通讯参数设置

在主菜单点击“通讯参数设置”，进入通讯参数设置界面，进入密码为二级密码及以上。

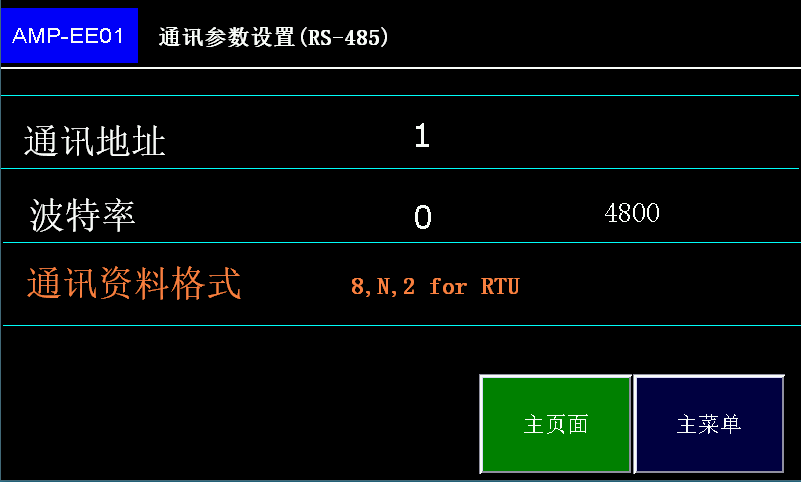

图 二十六 ：通讯页面设置

7.1“通讯地址”，点击数字，弹出数值键盘对话框，可对通讯地址进行修改，范围1~15；

7.2“波特率”，点击数字，弹出数值键盘对话框，可对波特率进行修改，可选0~3，分别对应波特率4800bps，9600bps, 19200bps, 38400bps，出厂设置为9600bps。

7.3“通讯资料格式”为不可修改项，出厂设置为“8，N，2 for RTU”。
