3.1.3 排杂机构
A排杂器 B罩壳A C气缸 D油水分离器 E储气罐 F落棉箱 G控制箱
H观察窗 I电磁阀 J水壶 K观察窗 L接线板 M-X98航空插件
N喷水电磁阀 O罩壳B P 接近开关

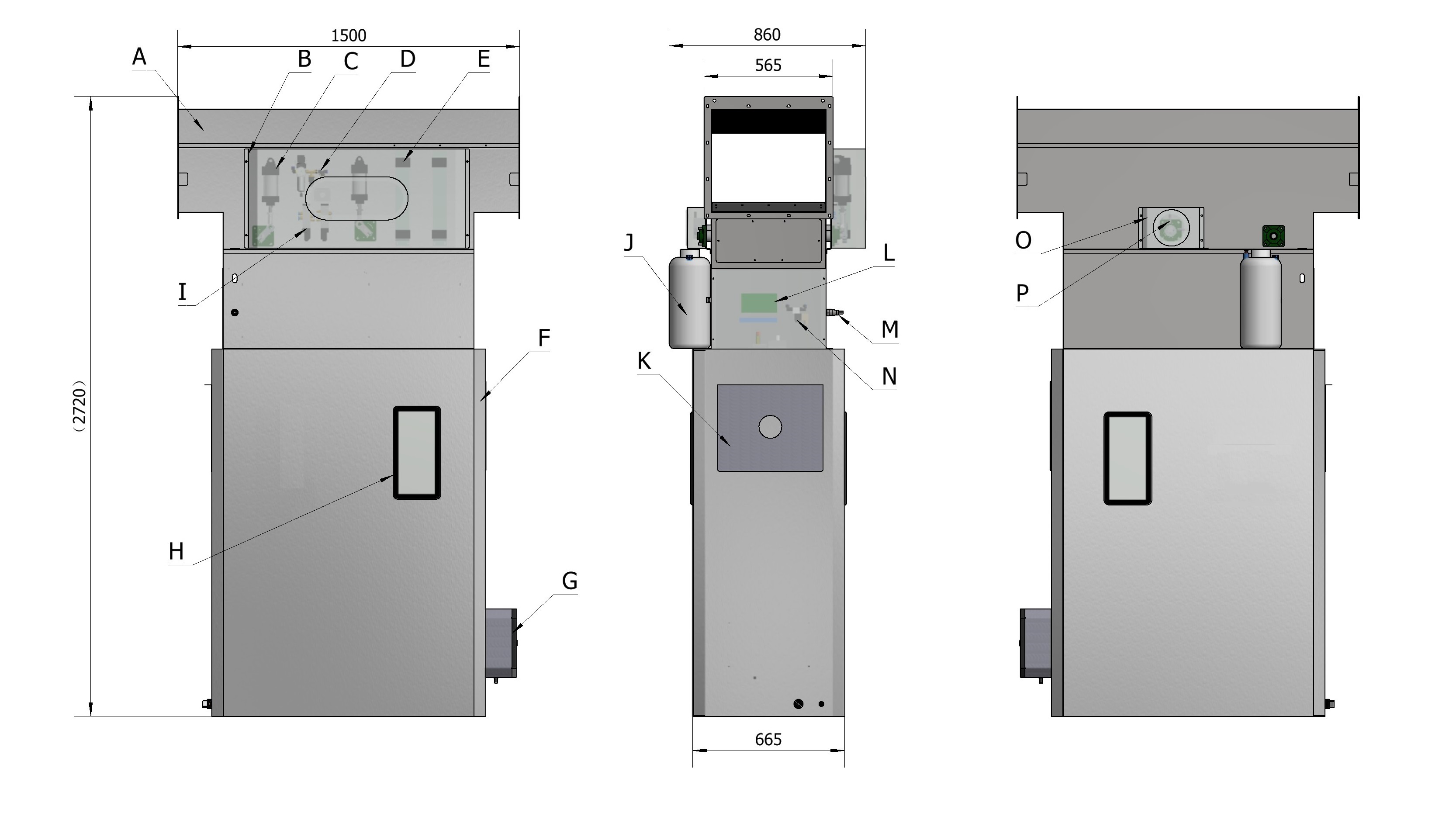

图三a：排杂器外形尺寸示意图
A:落棉门开关
图
三
b
：

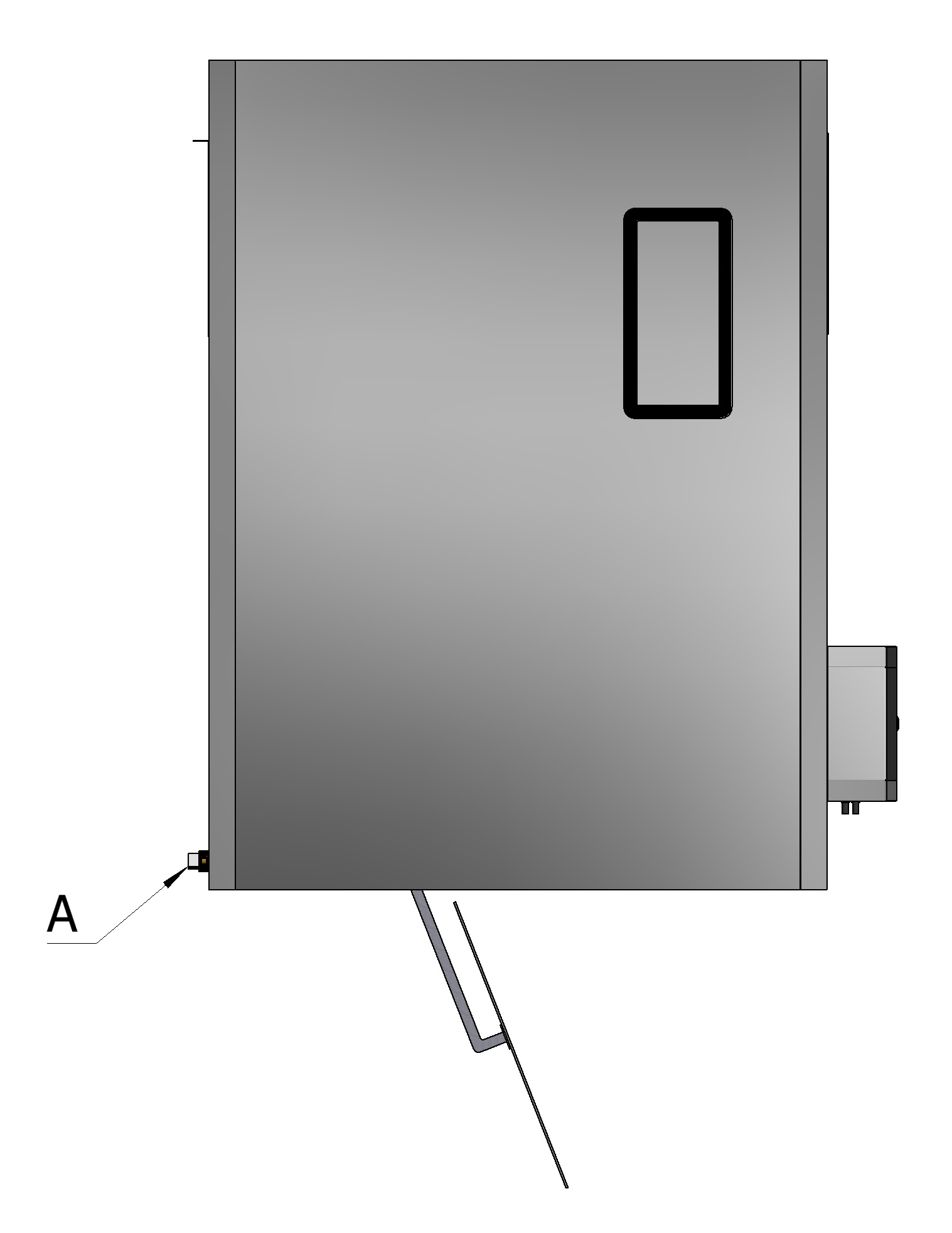

落棉门示意图
