3.1.5 标准安装
安装AMP-EE01(Φ500)，一般如图五安装，下图的I为一段用户自备的输棉接管，该管道长度为2.0m。

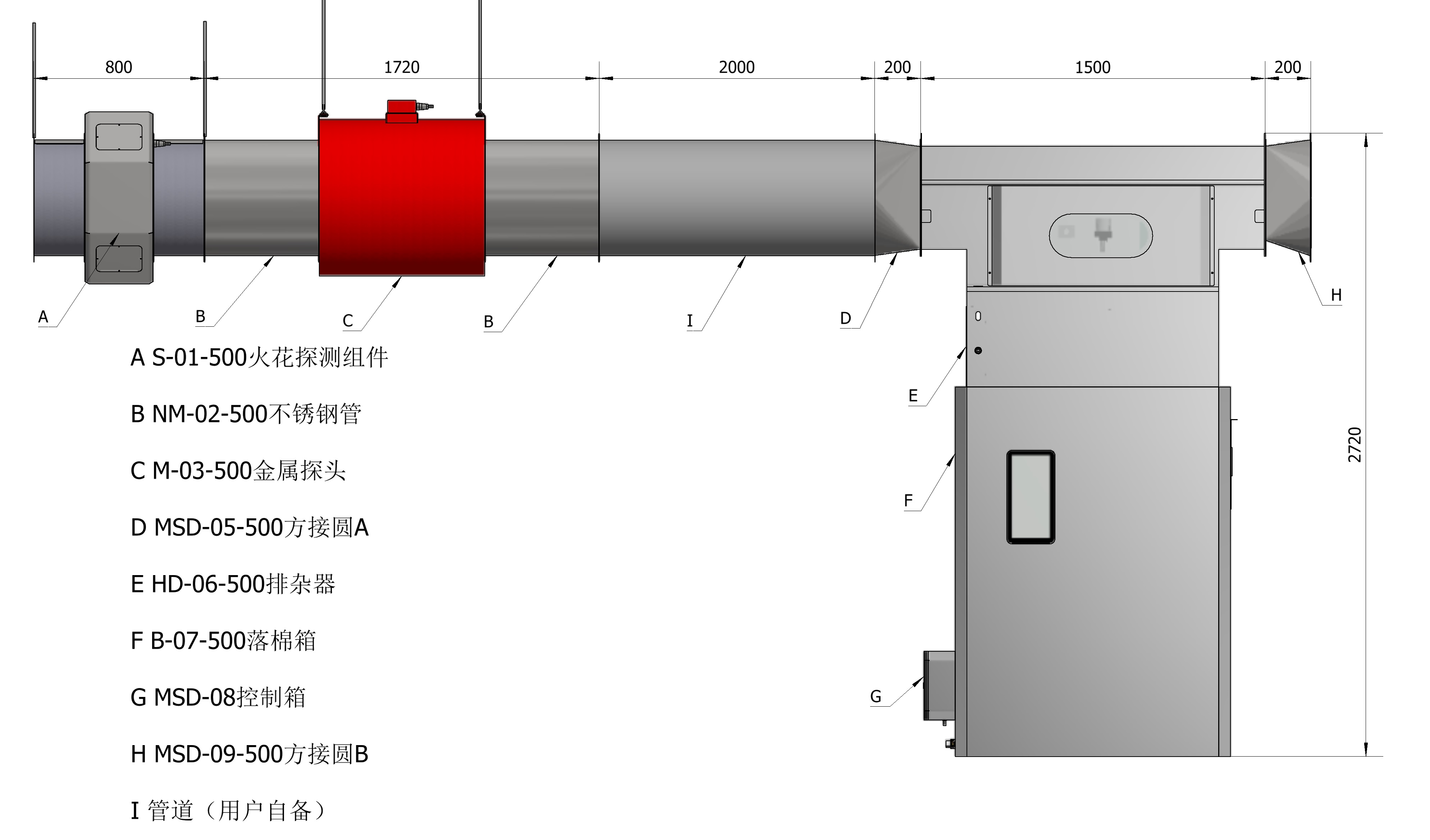

图五a：AMP-EE01(Φ500)鹰眼金属火花探除器标准安装示意图
3.1.5.1设备安装
|
|

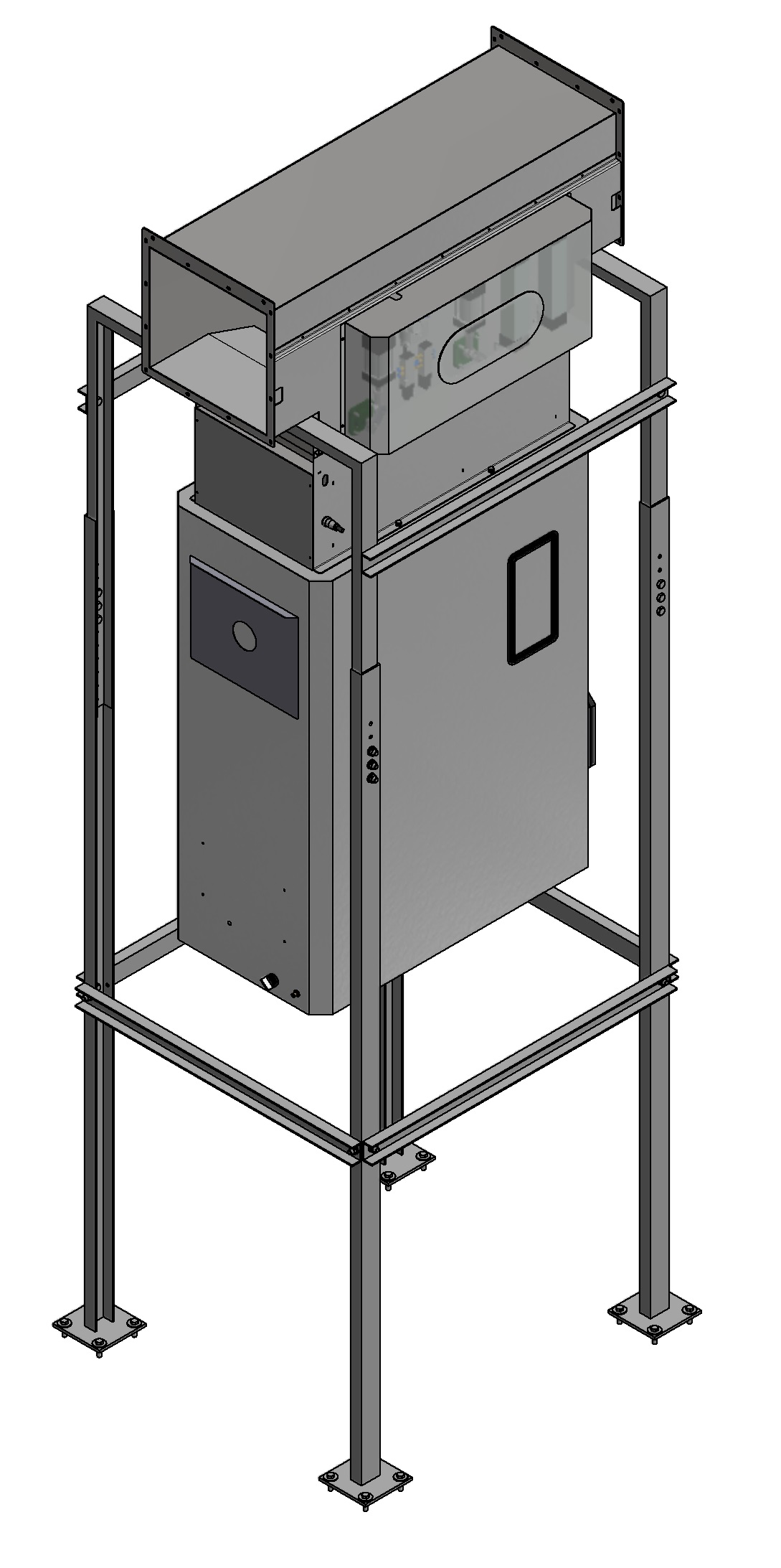

图五b：AMP-EE01(Φ500)鹰眼金属火花探除器支架安装示意图
1，火花组件、金探探头在现场条件允许的情况下可优先采用吊装的方式，也可现场制作支架进行固定；
2，排杂器及落棉箱可参照图五b，根据现场制作支架进行安装。
