3.1.4 排杂器与落棉箱的装配
A:螺栓(M10) B:弹簧垫片(Φ10) C:平垫(Φ10) D：螺丝(M4) E:盖板

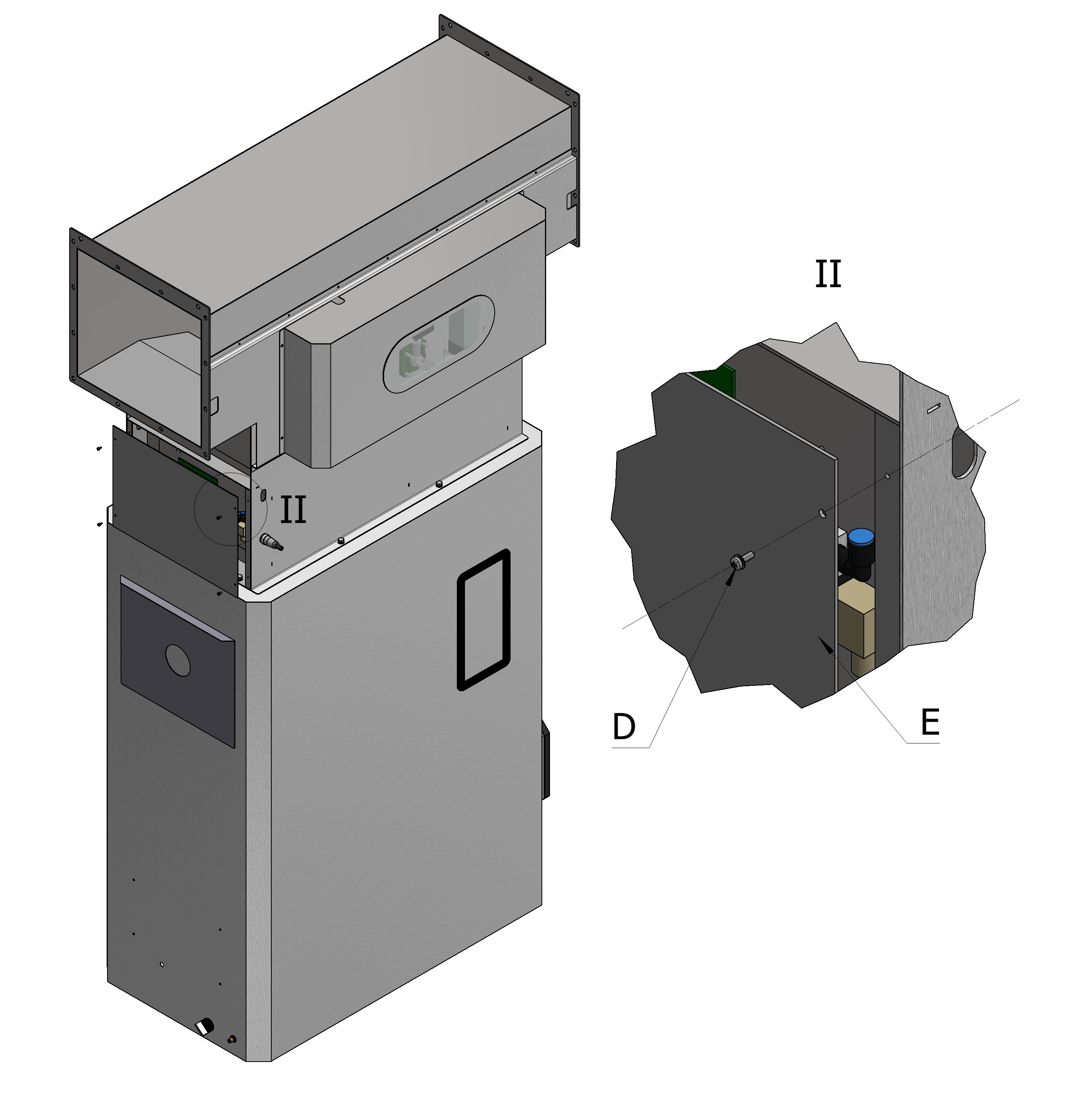

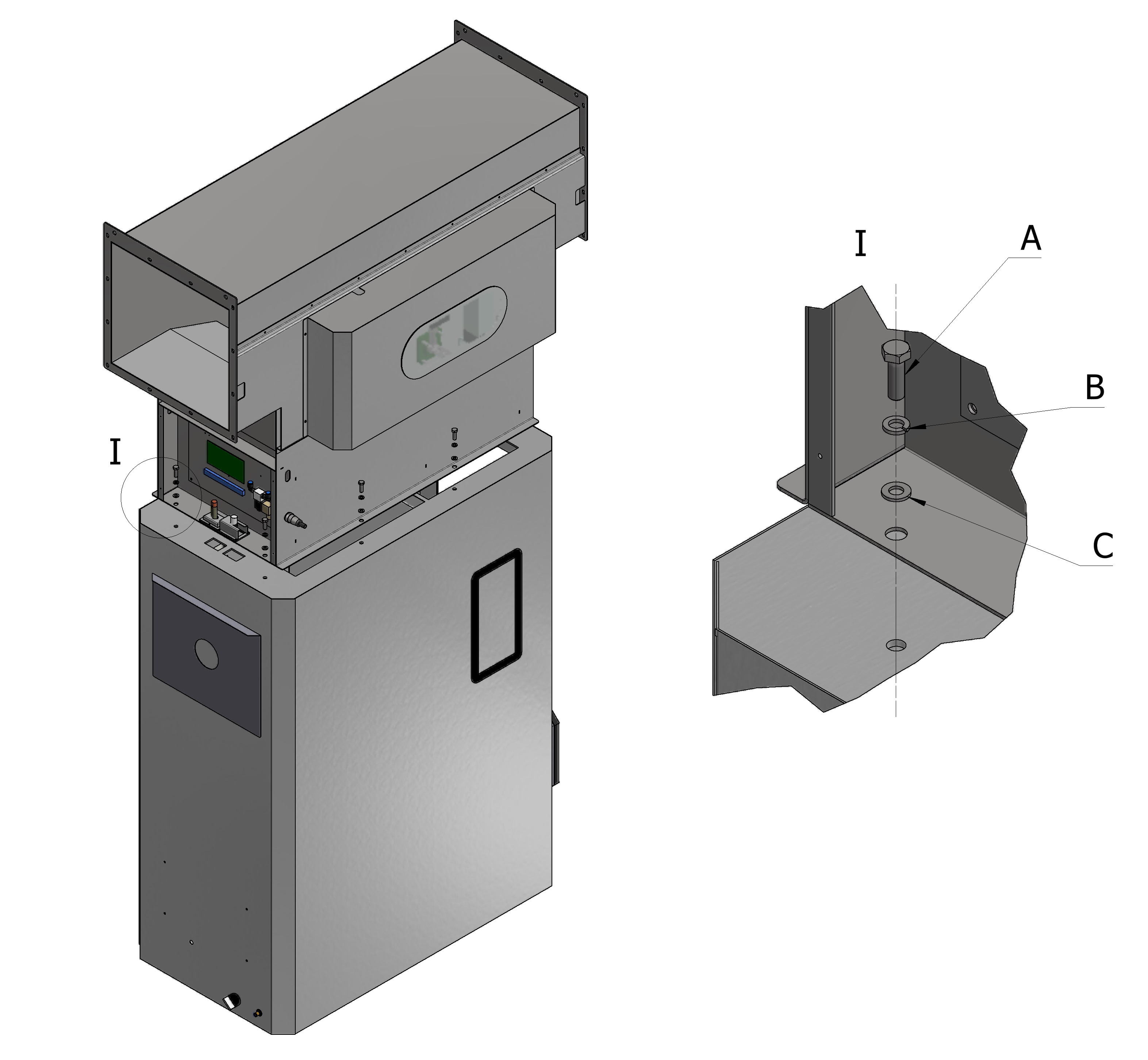

图四 a ： 排杂器与落棉收集箱的连接 图四 b ： 排杂器盖板（件 E ）的装配
排杂机构由排杂器和落棉箱两部分组成，落棉箱安装在排杂器下面，共有6组螺栓连接（螺栓规格：M10），如图四a。
排杂器两侧侧板用M6螺栓连接，共6只螺栓，如图四b。
排杂器使用方接圆管道连接在输棉管道上，采用金属支架支撑方式安装。排杂器采用快速反应的气动机构，因此需要提供600～800KPa的稳定的干净气源。
排杂器上的光电开关J用于检测落棉箱内落棉是否充满，在落棉已满时控制箱显示器显示“棉箱已满”并有报警声。此时需及时打开落棉箱门，清理内部的棉花。
警告
在清理棉箱的时候要注意落下的棉花中是否会有重物落下导致危险。在通电情况下排杂机构的翻板位置也不要触碰和清理，以避免突发的动作导致危险！
