3.2.4.2 J3端子的电气接线

1）J3端子的11,12,13是Relay2准备继电器的输出触点。功能是检测本机的工作状态，当本机各传感器正常工作时，Relay2吸合。

Relay2：准备继电器。

触点负载：U~ 125V、I 0.6A 正常工作时故障或电源断开时

2）J3端子的14,15外接声光警号，14接正，15接负。

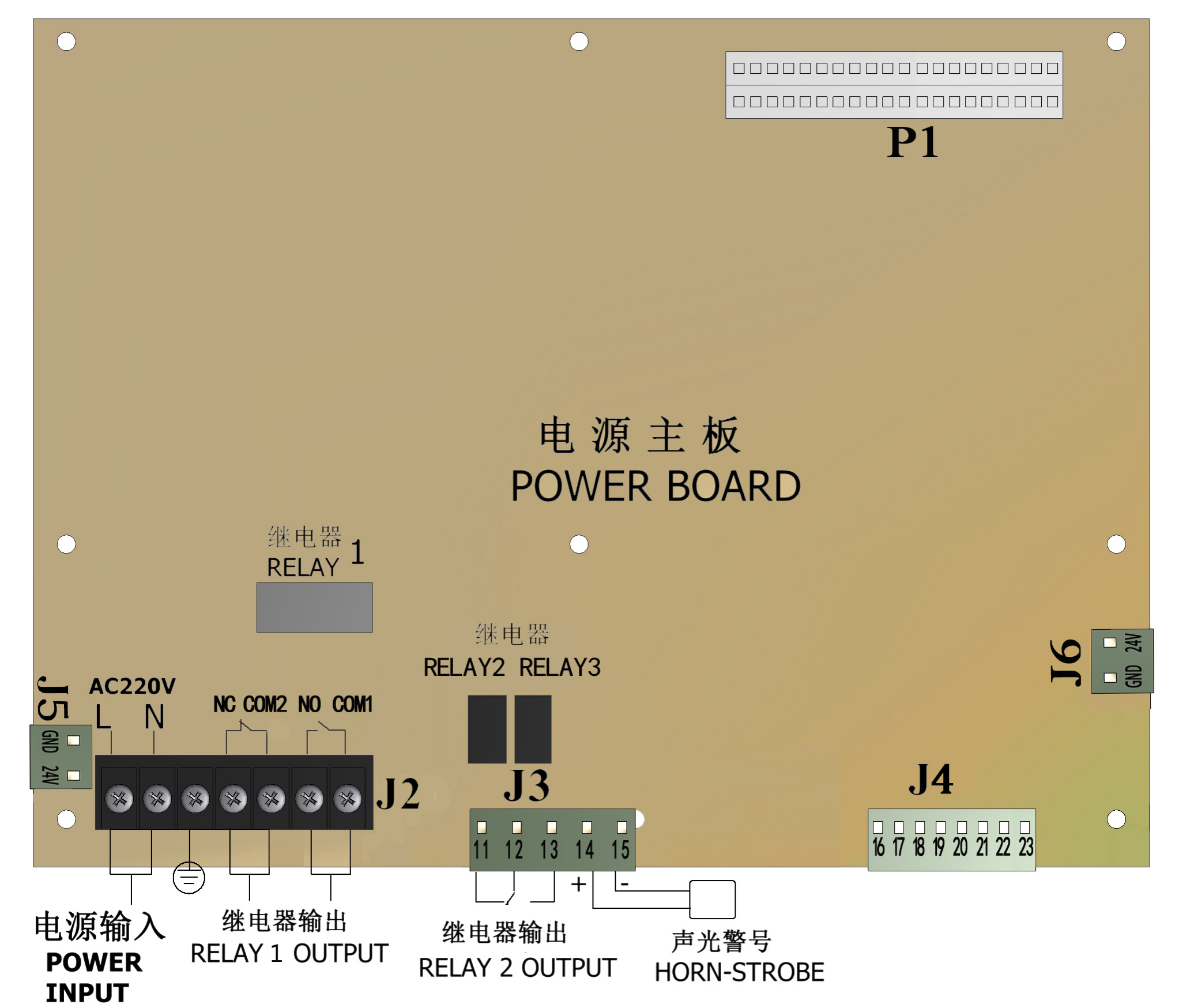

图八：电源板的电气接线
